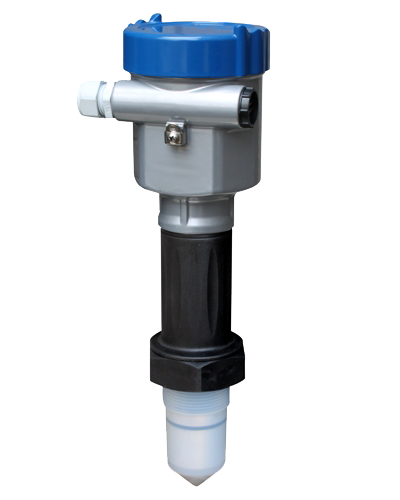

GDRD55

特　　征：　全密封四氟天線耐腐蝕，防輕微凝結物。
應　　用：　廣泛應用于各種酸、堿儲罐等腐蝕性場合。在小罐體上安裝使用時，較6G更小的波
　　　　　　束角決定了通過加裝適當的安裝短管，從而獲得更小的實際測量盲區。
最大量程：　10m
測量精度：　±5mm
天線結構：　全密封四氟材料
過程溫度：　（-40～130） ℃
過程壓力：　（-0.1～0.3）MPa
頻率范圍： 　26GHz
信號輸出：　（4～20）mA/HART
電　　源：　 兩線制/四線制

?

詳細介紹：?
GDRD55
許可證????????
P? ? ?標準型（非防爆）
I? ? ??本安型（Ex ia ⅡC T1～T6 Ga）
G? ??本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
天線型式/材料/過程溫度
B?? ?（R型）密封喇叭/PTFE/（-40～130）℃
過程連接/材料
NP?（F）螺紋? 1??NPT
FA??（L）法蘭DN50/PTFE
FB??（L）法蘭D80/PTFE
FX??特殊定制
導波管選配
A? ? ?不選配
B? ? ?特殊定制
電子組件
B?? ? （4～20）mA/HART兩線制（單腔）
C???? （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D? ?? （198～242）V AC/HART四線制（兩腔）
E?? ? （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B? ? ??塑料PBT/IP66
A? ? ??鋁ADC12/IP67
G? ? ??不銹鋼316L/IP67
D? ? ??鋁兩腔ADC12/IP67
H? ? ??不銹鋼兩腔316L/IP67?
※見注1
電纜進線
M? ? ? M20x1.5
N? ? ? ?NPT
現場顯示/編程
A? ? ??帶
X? ? ??不帶

?注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15。

警告：

1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。

?
